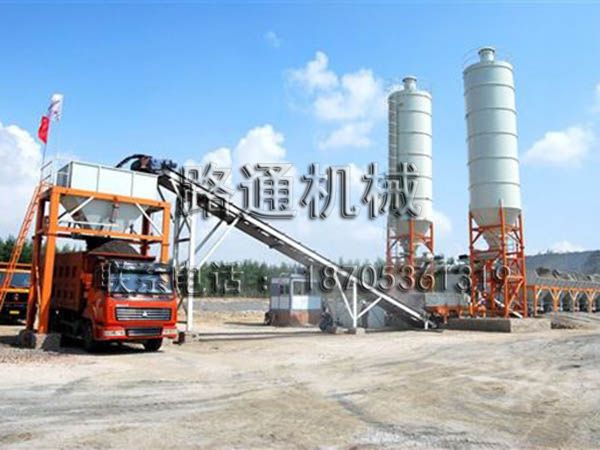

WCB700穩定土拌和站
WCB700穩定土拌和站
WCB系列穩定土拌和站，采用先進的微機控制系統，計量準確，可靠性高，操作簡單，具有對材料適應性強、級配種類多、結構緊湊、布局合理、便于安裝和專場等特點。適應大流量連續作業，是修筑高等級公路、機場、高速鐵路等最理想的穩定層配料拌和設備。
適應范圍：
㈠施工應用范圍
WCB系列穩定土廠拌設備適應于普通公路、高等級公路、高速公路、高速鐵路及城市道路、運動場、機場等基礎材料攪拌。（按原材料要求）
㈡適用材料范圍
1.石灰：生石灰（球磨機加工過的袋灰）或含水量在10~15%的人工消解的熟石灰。（顆粒徑大小由工程要求另行處理解決）
2.粒徑不大于φ60mm，含水量不大于10%的土。
3.粒徑不大于φ60mm，含水量不大于5%的砂石。
4.含水量在10~15%的粉煤灰。
5.各種散裝及袋裝水泥。
㈢成品種類
1.水泥穩定砂礫。
2.灰土穩定基料。
3.可壓混凝土（必須二次攪拌，簽合同時必須注明用途）
主要配置：
1、骨料配料供給系統
骨料斗
·數 量：根據客戶要求配備
·組合形式：?jiǎn)蝹}(cāng)組成。
計量裝置
·計量裝置：稱重電腦皮帶秤
·控制形式：微機控制，通過變頻器調整皮帶秤的轉速。
·皮 帶：寬1000mm，電動滾筒傳動
2、粉料供給計量系統
粉料倉
·數 量：根據客戶需求配備
·除塵裝置：設在倉頂
·破拱裝置：出料錐口處裝有氣動破拱裝置。
計量設備
·擋板閘閥：鋼性閘板閥
·供料螺旋：計量螺旋電子秤
·控制形式：微機控制，通過變頻器調整供料螺旋轉速。
·輸送形式：粉料經鋼性閘板閥經過供料螺旋輸送，由計量螺旋計量后輸送到攪拌機。
3、供水系統
·水箱儲水，潛水泵供水
4、攪拌裝置
·結構型式：雙臥軸強制連續式
·葉片材質：鉻鉬合金
5、成品料輸送機
·皮帶帶寬：1000mm
6、儲料裝置
·驅動方式：氣動、空壓機
·控制方式：電磁閥控制
7、氣路系統
·氣動元件：均選用優質氣動元件
·使 用：用于粉倉破拱和成品料門開啟。
8、控制系統
·控制室采用彩色夾心板，具有保溫、隔熱功能。內配備冷暖型空調。寬敞明亮，視野開闊
·控制臺采用人機工程學原理設計，操作舒適。
·控制系統采用聯想商用機， PLC及變頻器等。
產品參數：
型號 | WCB700 |
最大生產能力（ t/h ） | 700 |
攪拌形式 | 雙臥軸強制連續式 |
粉料計量精度（%） | ≤±1 |
骨料計量精度（%） | ≤±1 |
粉料計量方式 | 螺旋電子秤 |
骨料計量方式 | 電腦皮帶稱 |
骨料斗容積( m3 / 個) | 12 |
粉料倉容重 | 100 |
水箱容積（ m3 ） | 16 |
成品倉容積（ m3 ） | 12 |
整機功率（ KW ） | 170 |
